BaSO4是一种重要的无机化工产品，全世界每年用量在100万吨以上。普通BaS04粒度较大，具有光蔽性，在涂料中形成的干涂料膜往往透明性差，，表面光泽不好，黏结不牢固。采用纳米BaS04可使上述问题得到解决。纳米BaS04突出的特点是：具有优越的光学性能；具有良好的分散性；具有较好的吸附性。另外，纳米BaS04用于涂料还可以改善涂料的流动性，防止沉淀。

      纳米硫酸钡主要府用于涂料、油墨、美术颜料、橡胶、塑料、造纸等工业领域。纳米硫酸钡的主要制备方法是化学沉淀法和分散液体喷雾法。

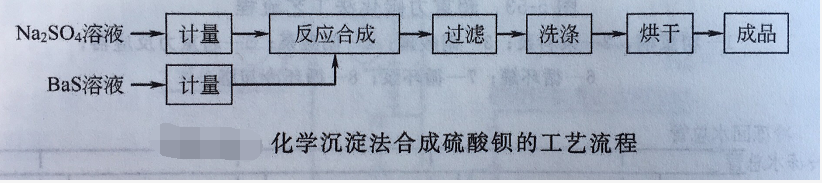

      1，化学沉淀法

      将重晶石粉溶解于浓硫酸中，进行搅拌溶解；在温度不超过50℃，硫酸钡过饱和度大于1。1X10-3 g/L条件下可保证成核速率大于生长速率；反应完毕后倾出清液，向其中加入一定的蒸馏水，使硫酸钡析出，然后进行离心沉淀。用质量分数为5%的氢氧化钠洗涤后再用水洗净；然后在80℃条件下喷雾干燥，即可制得纳米级硫酸钡。

      2，分散液体喷雾法

      在约0.1mol/L的BaCl2溶液中加入一定量的分散剂（如聚氧化乙烯十二烷胺），以1500一 2000r/min速度搅拌，同时以150一100mL/h的速度喷雾约o．2mol凡的Na2 S04，使其充分反应，反应完毕后离心，水洗数次，干燥，可得到粒度小于150nm颗粒占90%以上的超微硫酸钡。在制备硫酸钡沉淀时，为了防止颗粒之间相互团聚，可选用次亚磷酸钠和聚氧化乙烯十二烷胺作为分散剂。从工业角度考虑，应选用价格比较低廉的次亚磷酸钠作为分散剂。当使用次亚磷酸钠作为分散剂时，由于P03-能与Ba2+生成磷酸钡沉淀，从而影响BaS04的纯度。为解决这一问题，可将分散剂先加入Na2 S04中而喷雾BaCl2溶液，但BaClz的喷雾不能超过额定量。另一方面，由于BaCl2对人体有害，喷雾时钡离子易进人人体在血液中形成BaS04沉淀，因此从工厂的环境条件和工人的身心健康方面考虑，应选用聚氧化乙烯十二烷胺作为分散剂。
